您當前位置:行業與產品 >> 水力控制閥系列 >> 電動控制閥
電動控制閥
技術參數
產品型號:600X
公稱通徑:DN40~1600mm
公稱壓力:PN1.0~2.5MPa
適用介質:水、油品、海水、污水
適用溫度:0~80℃
結構長度標準:GB/T12221-2005
連接法蘭標準:GB/T9113
壓力溫度等級:GB/T12224-2005
試驗檢驗標準:GB/T13927-2008
產品詳情

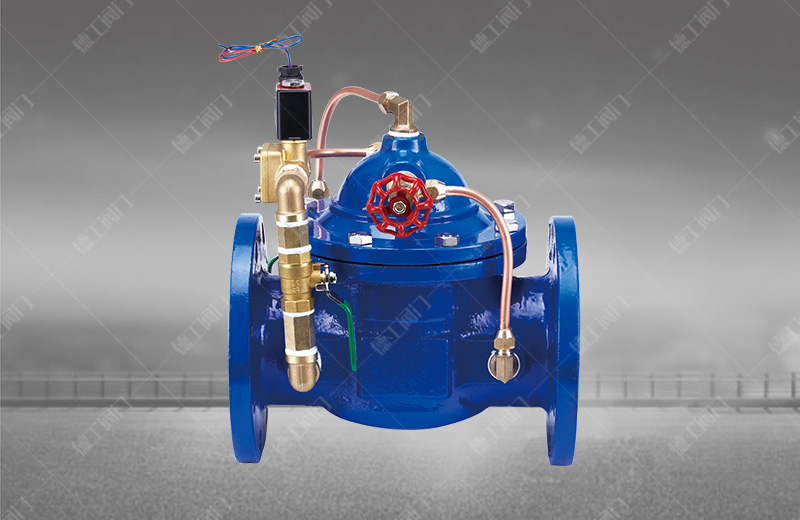

600X電動控制閥概述

          600X電動控制閥是一種以電磁閥為向導閥的水力操作式閥門。常用于給排水及工業系統中的自動控制,控制反應準確快速,根據電信號遙控開啟和關閉管路系統,實現遠程操作。

          600X電動控制閥并可取代閘閥和蝶閥用于大型電動操作系統。閥門關閉速度可調,平穩關閉而不產生壓力波動。該閥門體積小、重量輕、維修簡單、使用方便、安全可靠.電磁閥可選用交流電220V,或直流電24V,可根據各種場合選用常開或常閉型均可


600X電動控制閥結構特點和用途

          600X電動控制閥由主閥、電磁導閥、針閥、球閥、微形過濾器和壓力表組成水力控制接管系統。通過電磁導閥可以實現對閥門開啟和關閉的遙控。加裝附加裝置后,可控制開啟和關閉的速度。電控水力控制閥利用導閥控制閥門的開啟和關閉,節省能源?纱嫫渌y門大型電動裝置。電控水力控制閥產品廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。


600X電動控制閥工作原理

          當閥門從進口端給水時,水流流過針閥進入主閥控制室,當電磁導閥打開時,控制室內的水經電磁導閥、球閥流出。球閥開度大于針閥開度,主閥控制室內壓力很低,主閥處于全開狀態。

    當電磁導閥關閉時,主閥控制室的水不能流出,控制室升壓,推動膜片關閉主閥。


600X電動控制閥主要技術參數

                    公稱壓(Mpa)

                    殼體試驗壓力(MPa)

                    密封試驗壓力(MPa)

                    最高進口壓力(MPa)

                    出口可調壓力(MPa)

                    適用介質

                    介質溫度(℃)

                    1.0

                    1.5

                    1.1

                    1.0

                    0.09-0.8

                    水

                    0-80

                    1.6

                    2.4

                    1.76

                    1.6

                    0.10-1.2

                    2.5

                    3.75

                    2.75

                    2.5

                    0.15-1.6


600X電動控制閥主要零件材料

                    零件名稱

                    零件材料

                    閥體 閥蓋

                    WCB

                    閥座 閥盤

                    銅合金

                    密封圈 O型圈

                    丁腈橡膠

                    閥桿

                    2Cr13

                    彈簧

                    50CrVA

                    針型閥

                    銅合金

                    球閥

                    銅合金

                    電磁導閥

                    不銹鋼

                    微型過濾器

                    不銹鋼


連接尺寸(PN 1.0-2.5MPa)

                公稱通徑DN                 L                 H                 H1                 A                 B
                50                 250                 335                 90                 170                 170
                65                 280                 345                 98                 180                 180
                80                 310                 355                 110                 190                 190
                100                 350                 365                 120                 200                 200
                125                 400                 445                 145                 215                 215
                150                 450                 460                 155                 230                 230
                200                 550                 505                 190                 255                 255
                250                 650                 550                 250                 295                 295
                300                 800                 710                 290                 325                 325
                350                 900                 725                 330                 380                 380
                400                 1000                 760                 360                 415                 415
                450                 1000                 810                 445                 435                 435
                500                 1100                 865                 495                 460                 460
                600                 1100                 935                 550                 520                 520
                700                 1450                 1000                 605                 570                 570
                800                 1560                 1100                 730                 620                 620
                900                 1800                 1205                 800                 670                 670
                1000                 2000                 1330                 910                 830                 830
