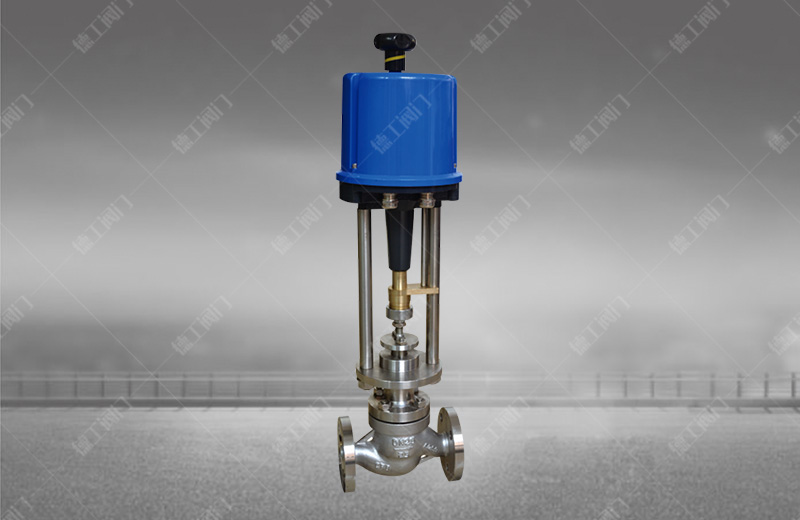

電動小口徑單座調節閥
技術參數
產品型號:DHLS
公稱通徑:DN20、25mm
公稱壓力:ANSI 125、150、300、600 JIS 10、16、20、30、40K PN1.6、4.0、6.4MPa
工作溫度:≤450℃
主要材質:鑄鋼、鑄不銹鋼、鈦、哈氏合金等耐腐蝕合金
焊接連接:嵌接焊SW
法蘭標準:JIS 、JB、ANSI、HG等
產品詳情

產品概述

     DHLS電動小口徑單座調節閥結構緊湊,有呈S流線型的通道,使其壓降損失小,流量大,電動小口徑單座調節閥可調范圍廣,流量特性精度高,小口徑單座調節閥符合IEC534-1-1976標準。氣動調節閥的泄漏量符合ANSI   Bl6.104標準。電動小口徑單座調節閥符合GB/T4213-92、JB/T7387-94 。


主要技術參數

閥體型式 直通單座鑄造球型閥
公稱通徑 25、25mm
公稱壓力 ANSI 125、150、300、600 JIS 10、16、20、30、40K PN1.6、4.0、6.4MPa
連接型式 法蘭連接 FF、RF、RJ、LG、溝槽型、嵌入型
法蘭標準 JIS B2201-1984、ANSI B16.5-1981、JB79-59等
焊接標準 嵌接焊SW
材料 鑄鋼(ZG230-450)、鑄不銹鋼(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti)、鈦等
上閥蓋 常溫型 -17~+230℃
伸長I型 -45~-17℃ +230~+566℃
壓蓋型式 螺栓壓緊式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料
閥芯形式 單座柱塞型閥芯
流量特性 等百分比特性、線性特性
材料 不銹鋼、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等


執行器技術參數

執行器型式 381L系列、PSL系列
輸入信號 381L執行機構 4~20mA·DC或1~5V(輸入電阻250Ω)
PSL執行機構 4~20mA·DC
電源電壓 381L執行機構 220V,50/60Hz
PSL執行機構 單相控制220V·50Hz;三相控制380V,50Hz
手動機構 381L執行機構:離合式; PSL執行機構: 手輪
作用形式 電關式或電開式


主要性能指標

參數 指標值
泄漏量 金屬閥座 小于閥額定容量的0.01%,符合ANSI B16.104-1976 IV級
軟閥座 小于閥額定容量的10-7,符合ANSI B16.104-1976 VI級
回差 配361L執行機構為2%;配PSL執行機構為1%
基本誤差 配361L執行機構為±2%;配PSL執行機構為±1%
可調范圍 50:1(0.25≤Cv≤14)或30:1(Cv≤0.16)


外形連接尺寸及重量

公稱通徑

L

H1

D

H



ANSI 125FF ANSI 150RF JIS 10K Ff,RF PN1.6

JIS 16K RF

ANSI 300RF JIS 20K RF JIS 30K RF PN4.0

ANSI 600RF JIS 40K RF PN6.4

ANSI 150 RJ

ANSI 300 RJ

ANSI 600 RJ

JIS 20K 溝槽型嵌入型

JIS 30K溝槽型嵌入型

ANSI 300 LG

ANSI 600 SW、BW

常溫型P

伸長Ⅰ型E1





20

184

190

194

206

-

206

206

198

208

203

206

375

525

218

40

25

184

193

197

210

197

210

210

198

212

206

210

450

600

267

40
